昆西空壓機控制器功能及技術參數分解

今天，上海統將實業有限公司的小編總結了下昆西空壓機控制器功能及技術參數的相關資料，在此和廣大關注的空壓機的朋友們做一個分享。

1.Dl:2路開關量輸入,24VDC

2.DO:COM1-5路繼電器開關量輸岀,coM22路繼電器開關量輸出;

3.Al:1路Pt100溫度輸入,2路4~20mA變送輸入,兩組三相電流輸入(配套CT);

4.通訊口:1路RS485 MODBUS/ RTU Slave

5.控制器工作電源:AC20V~AC24V、50Hz、40VA

6.顯示量程,

①、油溫:0~150℃;精度:±1℃

②、氣溫:0~150℃:精度:±1℃

③、運行時間:0~99999小時

④、電流顯示量程:0~999A。

⑤、壓力:0~1.60MPa。精度;0.01Mpa

7.電機保護:本控制器對主電機和風扇電機均具有以下五種基本保護功能,

①、堵轉保護:啟動結束后,當工作電流達到設定電流的四至八倍時,動作時間≤025

②、短路保護:只要檢測電流達到設定電流的八倍以上時,動作時間≤0.2s:

③、缺相保護:當任何一相電源缺相時,動作時間等于設定時間

④、不平衡保護:任何兩相間電流相差60~75%時,動作時間≤5s:;

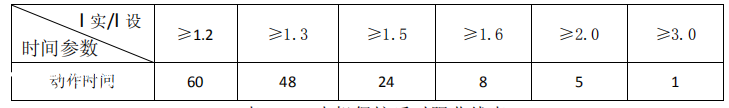

⑤、過載反時限保護特性(時間單位為秒),見下表。倍數=I實/I設定

當電機運行電流大于或等于設定電流的1.2倍至30倍時按下表的過載倍數及動作時間延時動作。

8.溫度保護:當檢測到的實際溫度大于設定溫度時,動作時間≤25:

9.輸出繼電器觸點容量:250V5A:觸點壽命500000次
