上海統將實業有限公司今天和大家分享下昆西無油螺桿水潤滑空壓機的空氣干燥機。

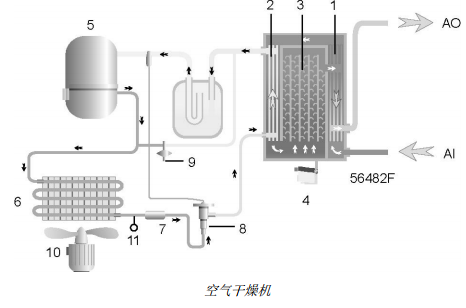

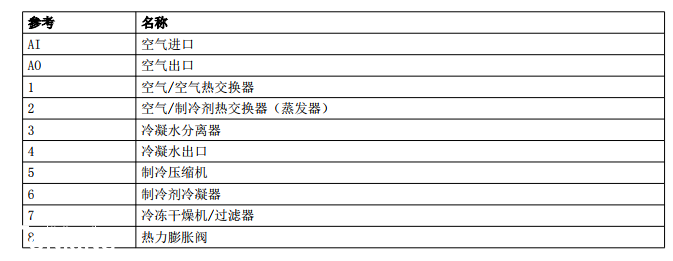

壓縮空氣回路

壓縮空氣進入熱交換器 (1)，并由排出的干燥冷空氣進行冷卻。 流入的空氣中的水分開始凝結。

空氣隨后將流經熱交換器/蒸發器 (2)，在此處制冷劑將蒸發，從而使空氣被進一步冷卻，以接近制冷劑的蒸發溫度。 空氣中的更多水分會凝結。 冷空氣隨后將流經分離器 (3)，在此處所有的冷凝水將與空氣分離。 冷凝水自動通過出口 (4) 排放。干燥冷空氣隨后將流經熱交換器 (1)，在此處通過流入的空氣重新加熱。

制冷劑回路

壓縮機 (5) 傳輸流經冷凝器 (6) 的高壓熱制冷劑氣體，在冷凝器中，大部分制冷劑將凝結。

液體制冷劑將流經液體制冷劑干燥機/過濾器 (7) 進入熱力膨脹閥 (8)。 制冷劑在蒸發壓力下離開熱力膨脹閥。

制冷劑進入蒸發器 (2)，在此處制冷劑在恒壓下經過進一步的蒸發吸收壓縮空氣中的熱量。 熱的制冷劑離開蒸發器，然后被吸入壓縮機 (5)。

旁通閥 (9) 調節制冷劑流量。 根據制冷劑回路的載荷等級，通過開關 (11) 來打開或關閉風扇(10)。
