扒一扒你所不知道的昆西空壓機常識

空壓機市場品類繁多，國產的，進口的紛至沓來。在面對林林種種的空壓機時，很多客戶會茫然。上海統將實業有限公司為客戶考慮到這一點，特針對昆西空壓機特點給各位詳細介紹下昆西空壓機的編號原則，相關的空壓機系統配置。通過上海統將實業有限公司專業的工程師詳細的介紹，希望能讓每一位想要了解昆西空壓機的同仁都能掌握控制流程圖的識圖方法并在生產實踐中加以運用。

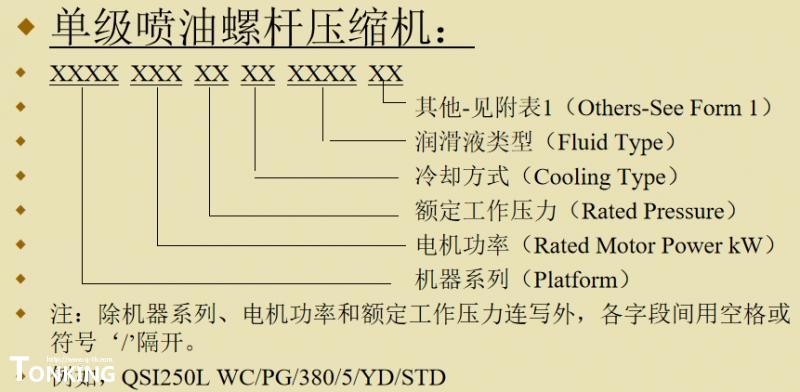

1.昆西空壓機的分類和編號

2.昆西空壓機的機器系列（Platform）：由3個字符組成，基本的機器系列有：

QSI，QGD， QGF， QGV，QGVI。

設計平臺(Design Platform)：

QSI – 直接引用BMA current系列表示方法

QGD – Quincy Global  Direct drive series_昆西全球化設計直接驅動系列產品

QGF – Quincy Global Fighter series_昆西全球化設計沖擊系列產品

QGV – Quincy Global VFD-drive series_昆西全球化設計變頻控制系列產品

QGVI –BMA current vacuum pump系列國產化表示方法

3.昆西空壓機額定工作壓力（Rated Pressure）：

工作壓力由1~2個大寫英文字母組成，其表示的意義如下：

VL——50Torr（Reference）真空泵

LL——4bar / 60psig，

L ——7 bar / 100psig，

H ——8 bar / 116psig，

HH——10 bar / 145psig，

XH——12 bar / 175psig。

VH——14.5 bar / 210psig。

4.空壓機常用術語：

排氣量（容積流量）：也叫供氣量或輸氣量，指單位時間內壓縮機排出的氣體容積換算到吸氣狀態的值，既壓縮機輸送的自由空氣容積值。實際操作中我們經常會用到兩個概念：實際排氣量（m3/min or acfm or FAD), 標準排氣量（nm3/min or scfm)。

標準狀態：0.1MPa/20℃/0RH

軸功率(BHP/KW)----壓縮機主軸上輸入的功率。

比功率-----單位容積流量所消耗的功率。單位KW/(m3/min)

排氣壓力---指結束后排出壓縮機的氣體壓力，在某些場合，也稱為“背壓力”。單位：MPa/bar/psig/psia

標準大氣壓---在北緯45o，溫度15℃時，大氣層作用于海平面上壓力，其值為：1.013x105Pa，即1atm= 1.013x105Pa

排氣溫度和供氣溫度---壓縮機末級排出氣體的溫度；供氣溫度指機組（帶后冷）出口溫度。單位：℃或oF

1m³/min=35.3cfm;  1cfm=0.0283m³/min

1MPa=106Pa=10bar; 1bar=14.5psi

1atm=14.7psi=760mmHg=29.9inHg

T(oF)=1.8*t(℃)+32; T(K)= t(℃)+273; T(R )= T(^oF )+273

5.常用標準

GB4980 《容積式空氣壓縮機噪聲聲功率級的測定-工程法》

GB7022《容積式空氣壓縮機噪聲聲功率級的測定-簡易法》

GB10892 《固定的空氣壓縮機安全規則和操作規程》

JB/T6430《一般用噴油螺桿空氣壓縮機》

JB8524 《容積式壓縮機 安全要求》

CAGI/PNEUROP PN2CPTC2

ASME PTC-9
